手動蝶閥

信號蝶閥

信號蝶閥系本公司引進消化吸收技術,它由手動蝶閥與回信器(機械式或接近式)組成,主要應用在手動操作時,遠距離開關信號需要反饋到計算機顯示的場合。

產品概述:
XD371X信號蝶閥系本公司引進消化吸收技術,它由手動蝶閥與回信器(機械式或接近式)組成,主要應用在手動操作時,遠距離開關信號需要反饋到計算機顯示的場合。該蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部,并與閥桿直聯傳動,在精密全封閉的機電裝置內,沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。

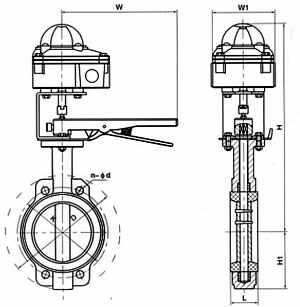

尺寸圖

連接尺寸
:

XD71X-10

通徑

L

D

K

n-Фd

H

H1

W

W1

50

43

165

125

4-Ф18

80

320

266

90

65

46

185

145

4-Ф18

89

330

266

90

80

46

200

160

8-Ф18

95

340

266

90

100

52

220

180

8-Ф18

114

360

266

90

125

56

250

210

8-Ф18

127

380

266

90

150

56

285

240

8-Ф22

139

390

266

90

200

60

340

295

8-Ф22

175

525

125

90

250

68

395

350

12-Ф22

203

555

125

90

300

78

445

400

12-Ф22

242

610

190

90

注:≥DN200渦輪傳動,型號為:XD371X

訂貨須知:

一、①信號蝶閥產品名稱與型號②信號蝶閥口徑③信號蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的信號蝶閥型號,請按信號蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的明精閥門專家為您審核把關。
