手動球閥

手動不銹鋼三通球閥

Q15F-16P不銹鋼三通球閥?是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

  • 型號：Q15F-16P
  • 溫度：-20～232℃～350℃
  • 壓力：2.5MPa
  • 電話：021-51611222
  • 標簽： 不銹鋼球閥 三通球閥

產品簡介：
Q15F-16P不銹鋼三通球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
性能參數：
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 1000wog。

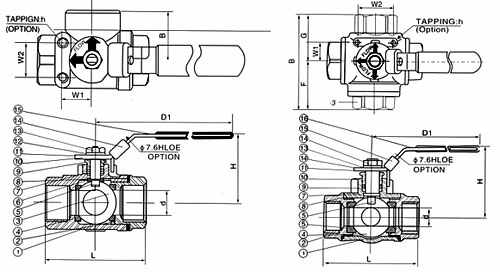

尺寸圖

零件材料：

序號

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

2

閥蓋

不銹鋼CF8M/CF8

3

球

不銹鋼CF8M/CF8

4

球墊

聚四氟乙烯PTFE

5

閥桿

不銹鋼CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

壓蓋螺母

不銹鋼CF8M/CF8

10

手柄

不銹鋼CF8M/CF8

11

流向指示牌

ALUMINUM

12

華司

不銹鋼CF8

13

螺帽

不銹鋼CF8

14

鎖定裝置

不銹鋼CF8

15

皮套

塑料

16

盲蓋

不銹鋼CF8M/CF8

主要尺寸：

SIZE

d

L

H

D1

B

W1

W2

h

重量WT（g）

1/2″

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4″

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1″

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

11/4″

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

11/2″

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2″

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450

T型主要尺寸：

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT（g）

1/2″

12.7

75

59

126

71.0

335

375

22.4

35.0

10-24UNC

550

3/4″

16

85

64

126

81.5

390

425

22.4

35.0

10-24UNC

725

1″

20

100

80

145

102.0

505

515

22.4

35.0

10-24UNC

1000

11/4″

25

115

90

145

108.5

510

575

25.4

38.1

10-24UNC

2000

11/2″

32

125

96

204

121.0

580

630

25.4

38.1

1/4-20UNC

3000

2″

38.1

148

106

204

138.5

655

730

25.4

38.1

1/4-20UNC

4650
